今天具体介绍一下北京奥托智诚科技发展有限公司现代农业科技园Auto-2000 智慧农业技术方案 （高档配置）。奥托专业从事温室物联网产品的研发与制造，形成了一套最先进和最完善的温室控制理论，不断推出适应温室实际需求的温室控制产品，成为国内温室控制领域的领军企业。至今已经向国内提供了2万余套温室控制系统。十几年时间，奥托成长为国内市场占有率最高，产品最专业、口碑最上乘的温室控制系统制造商。

智慧农业就是充分应用现代信息技术成果，集成应用计算机与网络技术、物联网技术、音视频技术、传感器技术、无线通信技术及专家智慧与知识平台，实现农业可视化远程诊断、远程控制、灾变预警等智能管理、远程诊断交流、远程咨询、远程会诊，逐步建立农业信息服务的可视化传播与应用模式；实现对农业生产环境的远程精准监测和控制，提高设施农业建设管理水平，依靠存储在知识库中的农业专家的知识，运用推理、分析等机制，指导农牧业进行生产和流通作业。

控制中心

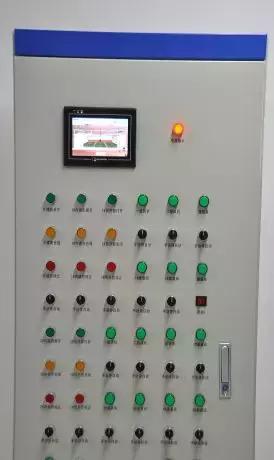

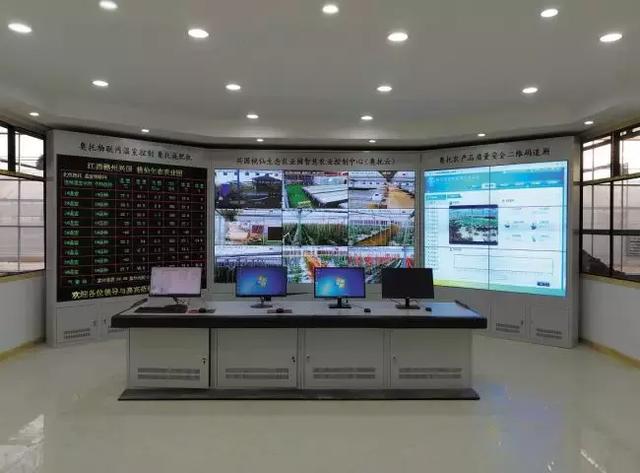

a) 控制中心，由大屏幕LED显示屏、液晶显示器拼接墙、整体式工业控制柜，整体式工作操作台组成。

b) 大屏幕LED显示屏的尺寸大约为 2200*1850mm，能同时显示所有温室的环境数据，当某个温室出现温度过高、过低、湿度过大等不理想的状态，对应的数据会变色并闪动。警醒工作人员注意。

c) 由9台46寸液晶显示器拼接墙将重点显示“物联网平台画面”、摄像画面。

d) 由6台46寸液晶显示器拼接墙将重点显示其他展示画面。

连栋温室控制系统

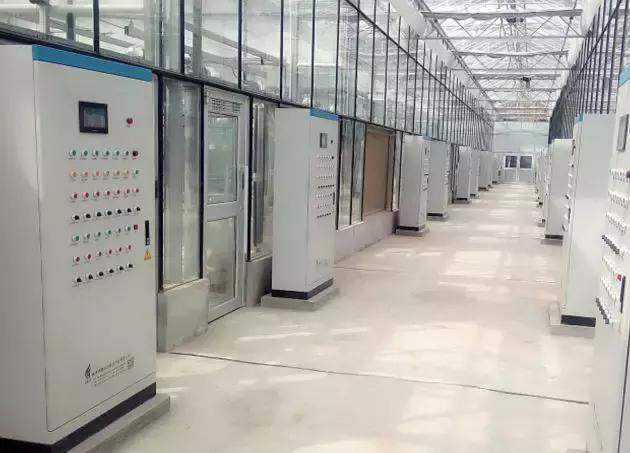

本基地温室是高档连栋温室，温室内植物的种类丰富，同时，温室的环境调控能力很强。因此为本温室配置种类齐全的传感器（温度、湿度、光照、Co2浓度、基质温度、基质湿度）。 每个温室安装一套Auto-2000物联网温室控制器，对温室设备进行自动控制和长期的数据记录功能。

气象站系统：用于采集室外环境参数（室外温度、室外湿度、室外光照、风速、风向、雨雪信号）

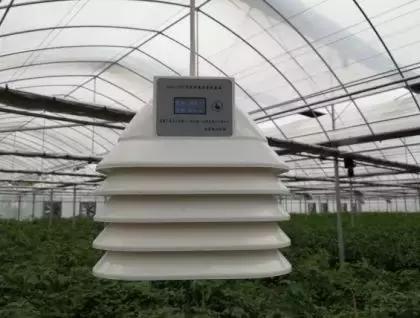

温室控制器与室内环境传感器：包括：室内温度、室内湿度、室内光照、Co2浓度、基质温度、基质湿度等。

Auto-2000温室控制器：“Auto-2000 温室控制器”控制理念来源于著名的《加拿大Argus物联网型温室控制系统》

Auto-2000 温室控制器环境数据记录与数据处理功能：

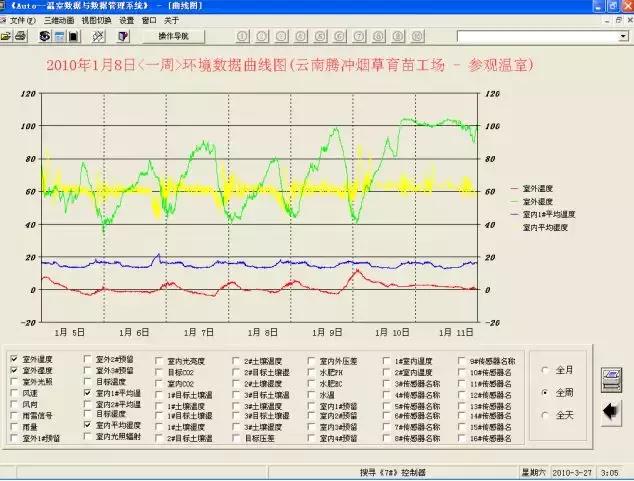

Auto-2000 温室控制器采用非常先进的“数据转存技术”，环境数据循环的存储在“Auto-温室控制器”上，只要每若干开一次计算机，数据将自动上传到PC机。完成成年累月数据的收集。记录间隔在1分钟——999分钟间可任意选择。任何一个传感器均可以被设定记录。记录的数据可以导出“EXECL”报表。同时，可以生成全日、全周、全月的变化趋势曲线图。

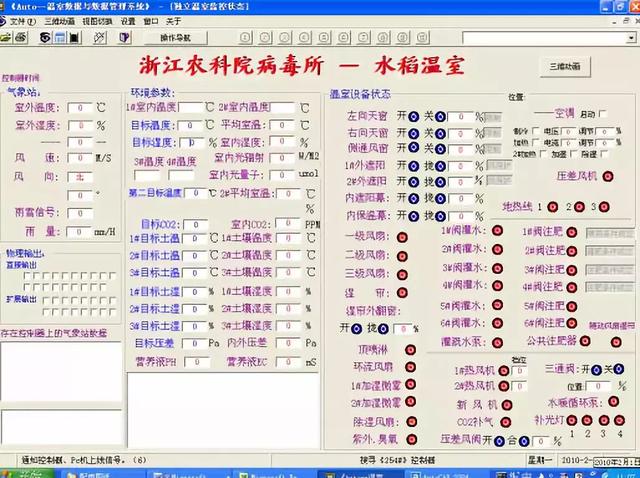

《符合国际标准的温室控制逻辑软件系统》，温室控制器内部嵌入的“温室控制逻辑软件系统”是温室控制系统最为关键的技术，它直接决定着“温室自控系统”是否能达到“无人值守的全自动控制水平”，是评估一套“温室控制系统”先进性的核心指标。

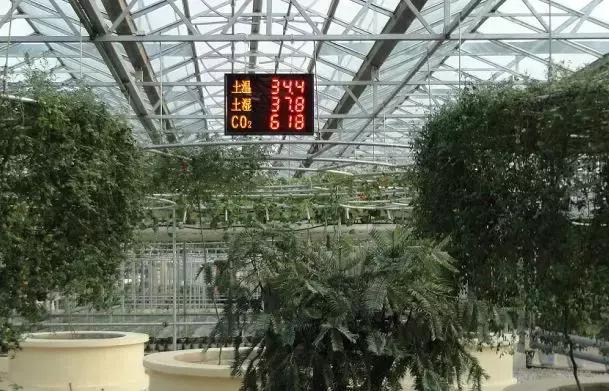

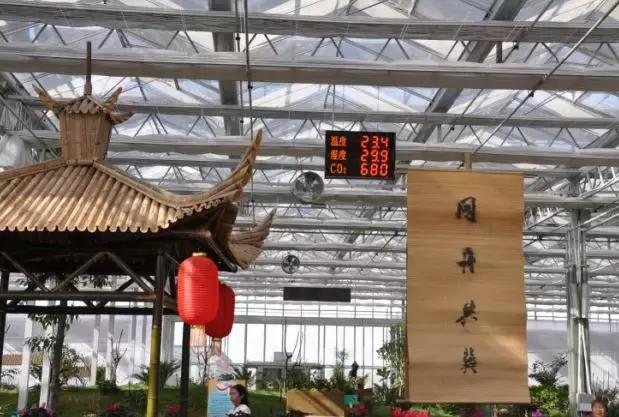

Auto-2000温室控制器的控制逻辑完全达到了荷兰温室控制逻辑标准，出于植物防疫、减少病虫害的需要，高档连栋温室尽量减少人员进出温室，在温室内安装“双色悬挂式数字显示屏”，工作人员在温室外就可清晰的了解温室内的温度、湿度、光照、CO2浓度、土温、土湿等指标。每个显示屏用双色显示6组数据。

植物病虫害影像分析暨植物生长影像高清图片比对、记录系统：

为本温室建设一个“温室物联网网站系统”，网站内容包括“融合温室数据、温室影像、每间隔一小时的植物生长照片、农事作业记录、施药防疫记录、施肥记录”，通过互联网对有授权的高档连栋人员开放。

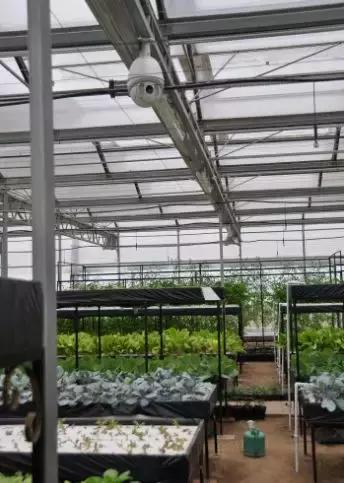

在温室高处安装360°球形高清网络摄像机，用于从大视角拍摄温室作物整体生长状态，并将每间隔一小时的高清图片传送给物联网服务器常年存储，高档连栋与管理人员通过互联网登录物联网网站查询，下载，在作物全过程的数百张 单区域植株清晰生长过程照片中，进行比对、观察，进行病虫害发生趋势的预判。

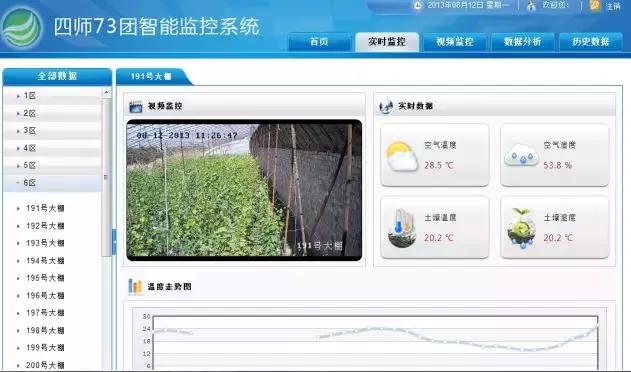

 温室物联网网站系统

a) 为本项目建立一个 ---- 融合温室环境数据、温室影像、历史数据报表、历史数据曲线的物联网网站系统

b) 将温室所有摄像系统的信息传送到温室物联网平台上。

c) 将温室若干年的所有环境数据的历史报表传送到物联网平台上，供高档连栋人员通过互联网查询、分析。

d) 将温室的所有环境数据（温度、湿度、光照、CO2浓度、基质温度、基质湿度）传送到温室物联网平台上。

e) 将温室好几年的所有环境数据的历史报表传送到物联网平台上，供高档连栋人员通过互联网查询、分析。

f) 将温室好几年的所有环境数据的历史曲线传送到物联网平台上，，供高档连栋人员通过互联网查询、分析。

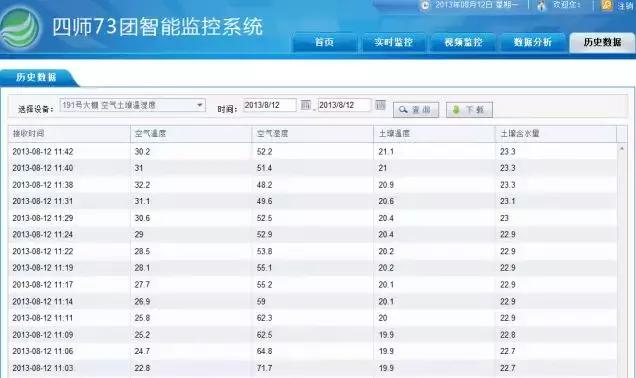

1 工作人员通过互联网远程查询历史数据报表，并可以进行下载。

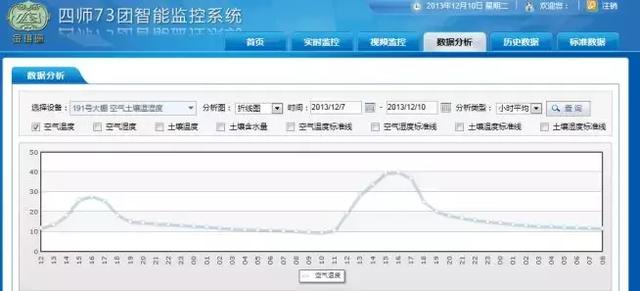

2 工作人员通过互联网远程查询历史数据生成的曲线图。

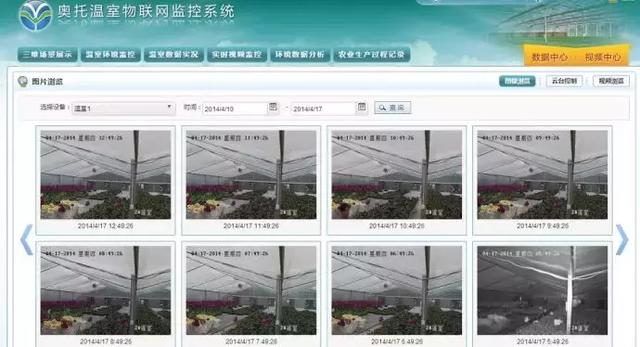

3 工作人员通过互联网远程查询 任一个时间段的植物生长照片

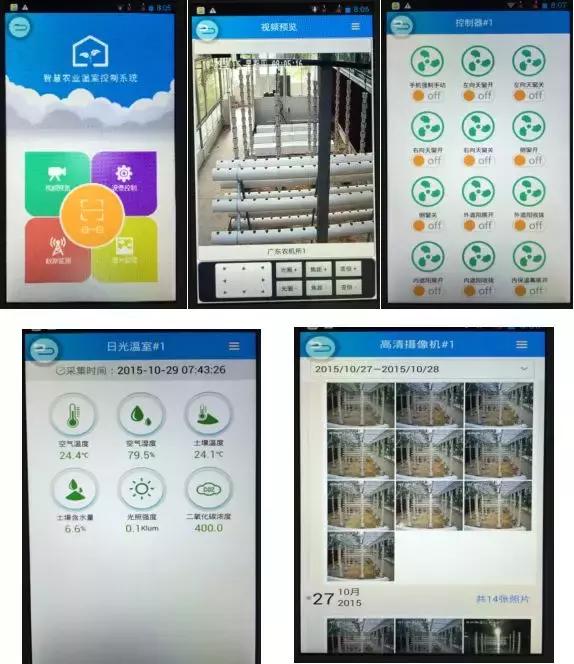

4 通过安卓系统的智能手机随时访问“物联网平台”系统。

i 为本项目提供一套 “安卓系统智能手机客户端APP软件”

ii 通过手机，远程操控温室控制器的运行。

iii 安卓手机远程查看温室当前环境数据

iv 安卓手机远程查看历史数据曲线

v 安卓手机远程查看 温室当前实时的影像。

vi 安卓手机远程查看 温室每间隔一个时间的高清照片

vii 安卓手机远程 操作摄像头推进、拉远、摇头。

温室内的混液罐式精量施肥机

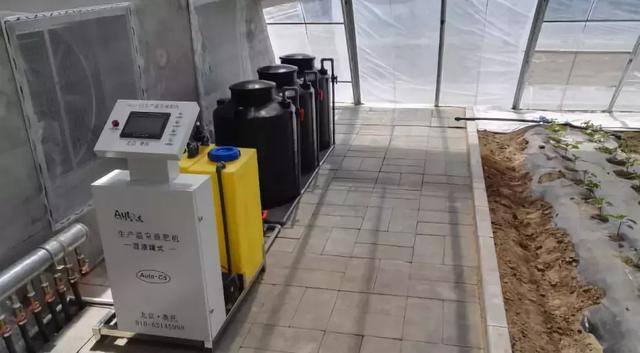

Auto-C5 (混液罐混肥式)生产温室施肥机：本温室为高精度栽培，要求营养液EC的精度在大部分时间里都要控制在±0.1，因此，施肥机必须采用“混液罐方式的混肥结构”，在施肥机的混液罐中进行肥料的充分混合和调整。相对于在通往温室的灌溉管道中进行混液的（管道在线混肥式施肥机），突出的优点是施肥精度较高，为精量施肥机，但成本比“管道在线混液式施肥机”要高出一些。

灌溉部分：

1 采用轮灌的灌溉方式：

本温室由隔断分成若干种植区，各个灌溉区进行轮灌，用来避免同时给 大面积的植株同时灌溉带来的水流量过大，引起管道压力下降。

2 灌溉计划执行的模式： 采用灌溉时间间隔为主，光积累蒸腾修正为辅的综合灌溉计划。本温室用于无土栽培，喜阳的作物在通光率极好的温室里，在温度+光照+CO2浓度 3个参数作用下，进行强烈的光合作用，因此，在夏季灌溉时，不能只 简单的按照 每间隔多长时间灌溉一次，还要综合进去 “光积累量”的判据（它用来拟合植物蒸腾的强度）。即使在灌溉间隔时间还没有成立时，因为植物蒸腾较强，需水条件提前到来，光积累条件成立，就要提前灌溉。

3 灌溉量的控制：以流量作为依据，通过流量传感器来精确控制供水量。

本温室是无土栽培，需水量、需肥量较大，同时，水系统没有废液回收体系，废液将废弃排走。因为，必须采用较为精准的灌溉，作物需要多少水就供给多少水，水供少了，将影响植物生长，水供多了，造成水肥浪费，加大种植成本。  所以。 为施肥机配装 流量传感器，按照 精准的需求（0.01立方）来控制灌水灌肥量。

4 过量灌溉保护：在每个区的基质中埋设一套 基质水分传感器，防止灌溉过量。

本项目的种植者，以前没有太多使用“自动施肥配肥系统”的经验，可能会出现设定的灌溉计划不合理的情况，为防止灌溉过量，在每个区的基质中埋设一套 基质水分传感器，在基质湿度过高时，将自动中止没有完成的灌溉计划的执行。

配肥部分：

1 肥料的种类：

本温室是无土栽培，基本肥为

a) A肥——以钙盐为中心

b) B肥——以磷酸盐为中心

c) 酸 ---- 磷酸

施肥机的操作：

1 施肥机连接计算机，园艺师在办公室里，通过计算机直接对施肥机的各项施肥参数进行调整，同时，可以通过计算机，下载各种 肥料的历史数据，进行总结和存档。

2 施肥机自身配有 “彩色触摸屏”，便于园艺师在现场观察，调整灌溉施肥参数。

室外大田 --- 旁通型管道式施肥机

施肥机将采用“管路旁通型混肥结构”，在主水路中进行肥水混合，突出优点是流量大。

灌溉部分：

1 采用轮灌的灌溉方式：

分成多个灌溉区，每个灌溉区都有独立的灌溉施肥计划，各个灌溉计划执行时，进行排队轮灌，用来避免同时灌溉带来的水流量过大，引起管道压力下降。

2 灌溉计划执行的模式： 提供了4种完全不同的灌溉模式：

a) 每天多个定时的时间点，进行灌溉。

b) 采用 灌溉时间间隔进行灌溉

c) 采用土壤湿度作为判据进行灌溉

d) 接收外部的设备（例如，喷灌机，储肥池）直接控制灌溉。

3 灌溉量的控制： 以流量作为依据，通过流量传感器来精确控制供水量。施肥机配置有营养液浓度EC传感器和营养液酸碱度PH传感器。为施肥机配装流量传感器，按照精准的需求来控制灌水灌肥量。可以为施肥机管路加装“管道压力传感器“，来测量管道水压。

配肥部分：

1 肥料的种类：

基本肥为

a) A肥

b) B肥

c) 酸 ---- 磷酸或硝酸

2 混肥结构：

施肥机将采用“管路旁通型注肥结构“，将肥液送入主水路进行混肥”。

施肥机的操作：

施肥机连接计算机，工作人员在办公室里，通过计算机直接对施肥机的各项施肥参数进行调整，同时，可以通过计算机，下载各种 肥料的历史数据，进行总结和存档。施肥机自身配有10英寸的“彩色触摸屏”，便于园艺师在现场观察，调整灌溉施肥参数。施肥机可以配置一套“安卓系统的智能手机APP应用“，通过手机随时控制施肥机。

智慧农业是农业生产的高级阶段，是集新兴的互联网、移动互联网、云计算和物联网技术为一体，依托部署在农业生产现场的各种传感节点（环境温湿度、土壤水分、二氧化碳、图像等）和无线通信网络实现农业生产环境的智能感知、智能预警、智能决策、智能分析、专家在线指导，为农业生产提供精准化种植、可视化管理、智能化决策。智慧农业与现代生物技术、种植技术等高新技术融合于一体，对建设世界水平农业具有重要意义。
